Kuidas ühendada lipo -patareisid järjestikku?

Lipo -patareide ühendamine järjestikku on tavaline tava nii harrastajatele kui ka spetsialistidele, kes peavad suurendama oma energiasüsteemide pinget. Ükskõik, kas töötate RC -sõidukite, droonide või muude elektrooniliste projektidega, võib lipo -patareide õigesti ühendamise mõistmine teie seadme jõudlust märkimisväärselt parandada. Selles terviklikus juhendis uurime lipo-patareide seeria ühendamise plussi ja külgi, pöörates erilist tähelepanu suure võimsusega võimalustele nagu16000Mah lipo akupakid.

Seeria vs paralleel: kumb on lipo -patareide jaoks parem?

Enne sukeldumist lipo -patareide seeriana ühendamise spetsiifikasse on ülioluline mõista erinevust seeriate ja paralleelsete ühenduste vahel. Igal meetodil on selge eesmärk ja pakub ainulaadseid eeliseid teie energia seadistamiseks.

Seeriaühendus:

1. Suurendab üldist pinget

2. säilitab sama mahu (MAH) kui ühe aku

3. Ideaalne kõrgemat pinget vajavate rakenduste jaoks

Paralleelne ühendus:

1. säilitab sama pinge kui ühe aku

2. Suurendab üldvõimsust (MAH)

3. Sobib tööaja pikendamiseks ilma pinget muutmata

Sarjade ja paralleelsete ühenduste vahel otsustades kaaluge oma konkreetseid vajadusi. Kui töötate a16000Mah lipo akuja vajab rohkem pinget, seeriaühendus on tee. Kui aga olete praeguse pingega rahul ja soovite lihtsalt oma seadme tööaja pikendada, oleks paralleelne ühendus sobivam.

Väärib märkimist, et mõned täiustatud seadistused kasutavad soovitud pinge ja mahu saavutamiseks nii seeriaid kui ka paralleelseid ühendusi. Seda konfiguratsiooni nimetatakse sageli seeriaparalleelseks paigutuseks.

Turvalised näpunäited 16000Mah Lipo aku ühendamiseks

Ohutus peaks olema alati teie peamine prioriteet lipo-akudega töötades, eriti suure mahutavusega, näiteks a16000Mah lipo aku. Need akud hoiavad märkimisväärses koguses energiat ja kui need on valesti, võivad need tekitada tõsiseid riske. Siin on mõned olulised ohutusnõuanded, mida tuleks meeles pidada:

1. Kasutage sobivaid akusid: akude seeriana ühendamisel veenduge, et kõigil akudel oleks sama maht, tühjendussagedus ja lahtrite arv. Erinevate akude segamine võib põhjustada tasakaalustamata laadimist ja võimalikke ohutusohtusid.

2. Kontrollige kahjustusi: kontrollige, kas iga aku ei saa füüsilisi kahjustusi, näiteks turset, torkeid või deformatsioone. Ärge kunagi kasutage oma seadistuses kahjustatud akut.

3. Kasutage korralikke pistikkesi: investeerige kvaliteetsetesse pistikutesse ja veenduge, et nende praeguse seadistuse praeguseks hinnatakse. Odavad või alamõõdulised pistikud võivad tuleohu ülekuumeneda ja kujutada.

4. Tasakaalu laadimine: kasutage alati lipo -patareide jaoks mõeldud tasakaalulaadijat. See tagab, et iga aku paki lahtr on laaditud ühtlaselt, hoides ära ülelaadimise ja aku kestvuse pikendamise.

5. Monitori temperatuur: hoidke laadimise ja tühjendamise ajal aku temperatuuril silma peal. Kui aku muutub liiga kuumaks, ühendage see kohe lahti ja laske sellel jahtuda.

6. Hoidke ohutult: kui seda ei kasutata, hoidke oma lipo-patareisid tulekindlasse anumasse või lipo-ohutusse kotti. Hoidke neid toatemperatuuril ja eemal tuleohtlikest materjalidest.

7. Kasutage pingekontrolli: kontrollige regulaarselt oma akude pinget, et tagada, et nad ei ole liiga ülekasutatud. Enamikku lipo -patareisid ei tohiks tühjendada alla 3,0 V lahtri kohta.

Neid ohutusjuhiseid järgides saate märkimisväärselt vähendada suure mahutavusega lipo-akude ühendamisega seotud riske järjestikku.

Kuidas muutub pinge, kui lipo -patareisid seeriana

Projekti soovitud väljundvõimsuse saavutamiseks on ülioluline mõista, kuidas pinge muutub lipo -patareide seeriana ühendamisel. Jagame põhitõed ja uurime, kuidas see kehtib suure mahutavusega akude kohta nagu a16000Mah lipo aku.

Kui ühendate lipo -patareisid järjestikku, ühendavad üksikute akude pinged, samas kui maht jääb samaks. Siin on lihtne valem, mida tuleb meeles pidada:

Kogupinge = aku pinge 1 + aku pinge 2 + ... + aku pinge n

Näiteks kui teil on kaks 3-rakulist (3-rakulist) lipo-patarei, igaühel nominaalne pinge 11,1 V, annaks nende ühendamine jadana kogupinge 22,2 V. Maht jääb aga samaks kui ühe aku.

Kandke seda 16000Mah lipo aku stsenaariumile:

Oletame, et teil on kaks 16000Mah 4S lipo -patarei, millest igaühel on nominaalne pinge 14,8 V. Kui olete sarjaga ühendatud, saate:

- kogupinge: 14,8 V + 14,8 V = 29,6 V

- Maht: 16000mAh (muutumatu)

See konfiguratsioon oleks ideaalne rakenduste jaoks, mis nõuavad suuremat pinget, säilitades samal ajal originaalsete akude suure mahutavuse.

Oluline on märkida, et akude seeriana ühendamisel peate tagama, et kõigil akudel oleks sama maht ja lahtrite arv. Akude segamine erinevate spetsifikatsioonidega võib põhjustada tasakaalustamata laadimist ja tühjendamist, kahjustades akusid või tekitades ohutusohte.

Lisaks pidage meeles, et pinge suurendamine, ühendades akusid seeriana, suurendab ka teie süsteemi väljundit. Veenduge, et teie elektroonilised kiiruse kontrollerid (ESC), mootorid ja muud komponendid saaksid hakkama suurenenud pinge ja võimsusega.

Siin on samm-sammuline juhend lipo-patareide ühendamiseks seeriana:

1. Veenduge, et kõik akud oleksid täielikult laetud ja neil oleks sama pinge, maht ja lahtrite arv.

2. Ühendage esimese aku positiivne klemm teise aku negatiivse klemmiga.

3. Teise aku ülejäänud positiivne klemm saab uueks positiivseks väljundiks.

4. Esimese aku ülejäänud negatiivne klemm saab uueks negatiivseks väljundiks.

5. Kui kasutate rohkem kui kahte aku, jätkake seda mustrit, ühendades akude vahel alati positiivse negatiivse.

6. Kasutage multimeetri abil, et kontrollida kogu pinget uute positiivsete ja negatiivsete väljundite vahel.

7. Ühendage seeriajuhtmega akud oma seadmega, tagades korraliku polaarsuse.

Pidage meeles, et järjestikku ühendatud akude laadimisel vajate laadijat, mis on võimeline käitlema kõrgemat pinget. Paljud harrastajad eelistavad akusid lahti ühendada ja neid eraldi laadida, et tagada tasakaalustatud laadimine ja maksimeerida ohutust.

Sarjaühendusega lipo-patareide nõuetekohane hooldus on pikaealisuse ja ohutuse tagamiseks ülioluline. Kontrollige regulaarselt seeria iga aku pinget, et tagada nende ühtlane tühjenemine. Kui märkate olulisi lahknevusi, võib olla aeg pakk tasakaalustada või aku välja vahetada.

Neile, kes töötavad suure mahutavusega akudega, näiteks 16000mAh lipo akuga, kaaluge investeerimist seeriaühenduste jaoks mõeldud elektrijaotuslauale (PDB). Need tahvlid aitavad elektrivoogu tõhusamalt hallata ja hõlmavad teie komponentide kaitsmiseks sageli sisseehitatud pingeregulaatoreid.

Sarjaühendustega mugavamaks saades võiksite uurida edasijõudnumaid seadistusi, näiteks seeriaparalleelseid kombinatsioone. Need konfiguratsioonid võimaldavad teil suurendada nii pinget kui ka mahtu, pakkudes teie energiasüsteemi kujundamisel veelgi suuremat paindlikkust.

Samuti väärib märkimist, et kuigi akude seeriana ühendamine võib pakkuda olulist kasu, pole see alati vajalik ega soovitatav iga rakenduse jaoks. Enne energia seadistamisel märkimisväärsete muudatuste tegemist kaaluge alati oma konkreetseid energianõudeid ja pidage nõu ekspertide või tootjate juhistega.

Kokkuvõtteks võib öelda, et lipo -patareide seeriana ühendamine on võimas tehnika teie projektides pinge suurendamiseks. Järgides korralikke ohutusprotokolle ja mõistes seeriaühenduste taga olevaid põhimõtteid, saate ohutult kasutada suure mahutavusega akude, näiteks 16000Mah lipo aku võimsust, et suruda teie projektid uutesse kõrgustesse.

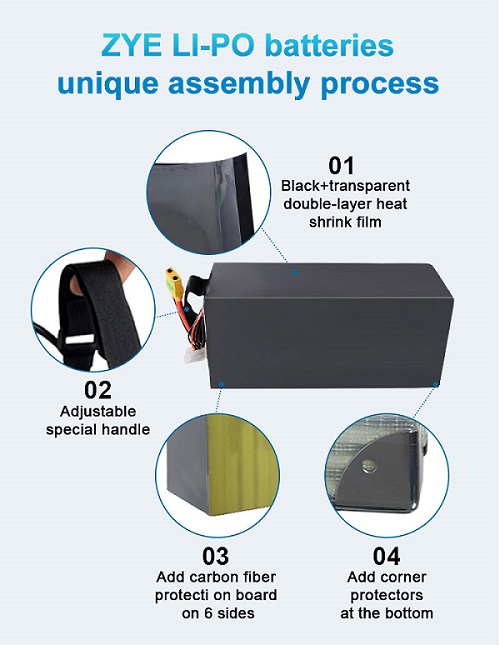

Kas olete valmis oma projektid järgmisele tasemele viima suure võimsusega lipo-patareidega? Vaadake kaugemale kui Zye lisatasu16000Mah lipo akupakid. Meie akud on mõeldud optimaalseks jõudluseks ja ohutuseks, mis sobib suurepäraselt seeriaühenduste jaoks nõudlikes rakendustes. Ärge leppige vähem - täiendage oma energiasüsteemi juba täna! Võtke meiega ühendust aadressilcathy@zyepower.comLisateavet meie toodete kohta ja kuidas nad saaksid teie projekte muuta.
